Szczegóły Produktu:
Zapłata:
|
High Light: | linia produkcyjna słupów oświetleniowych |
---|
Krótki opis :
Nazwa | Inne nazwy | Model | Q35Y-25 |
Maszyna do obróbki blach żelaznych, do dziurkowania otworów na lekkiej płycie podstawy słupka | dziurkarka Ślusarz hydrauliczny ślusarz | Cecha | Hydrauliczne wykrawanie i wykrawanie |
Maksymalna grubość cięcia (mm) | 25 | Kolor | Czerwony, niebieski, żółty, biały, ETC. |
Opis:

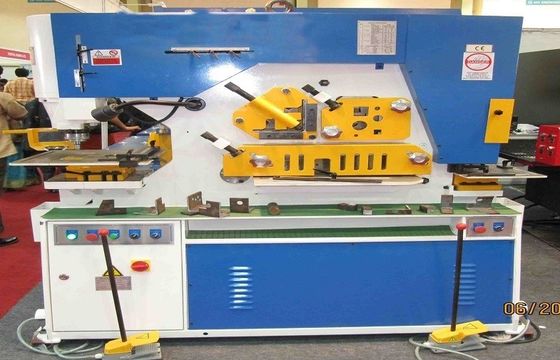

1. Hydrauliczna maszyna do dziurkowania i ścinania
2. Łatwa regulacja skoku z linijką
3. Duży stół ponczowy z wielofunkcyjnym podporą
4. Zdejmowalny blok stołu do zastosowań związanych z przewiercaniem kanałów / kołnierzy legarowych
5. Uniwersalny wałek matrycowy, wyposażony w łatwo wymienny uchwyt stempla, dostarczone adaptery dziurkacza
6. Kątowa, okrągła i kwadratowa monoblokowa stacja upraw
7. Tylne stanowisko wycinania, Low inching mocy i regulowany skok w stacji punch
8. Scentralizowany system smarowania ciśnieniowego
9. Panel elektryczny z elementami zabezpieczającymi przed przeciążeniem i zintegrowanymi urządzeniami sterującymi
10. Bezpieczny ruchomy pedał nożny

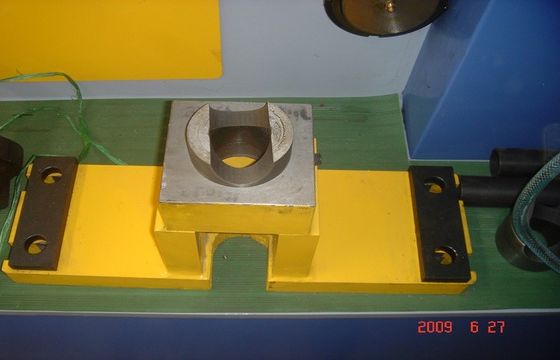

11. Wielokrotne funkcje: wykrawanie, kątowe ścinanie stali, ścinanie płaskowników, ścinanie okrągłych / kwadratowych wycięć, wycinanie, wycinanie w kształcie litery V, ścinanie w kształcie litery C, ścinanie w kształcie "A", cięcie w kształcie "T", prasowanie krawędziowe, zginanie kątowe i rura Wycięcie.
Aplikacje:
Wiele funkcji, w tym: dziurkacz, nożyce kątowe, nożyce płaskie, okrągłe, nożyce do cięcia kwadratowego, Rec. Wycięcie, wycięcie w kształcie litery V, nożyce kanałowe, ścinanie wiązki, ścinanie pręta T, zacisk prasy, zginanie kątowe i nacinanie rur! Standardowo wyposażony jest w: szybkozłączkę nakrętki i tulei sprzęgła, ramię obrotowe ze skalą, elektroniczny tylny manometr, stół pomiarowy z ogranicznikami, stół do wykrawania, osłony zabezpieczające i inne.

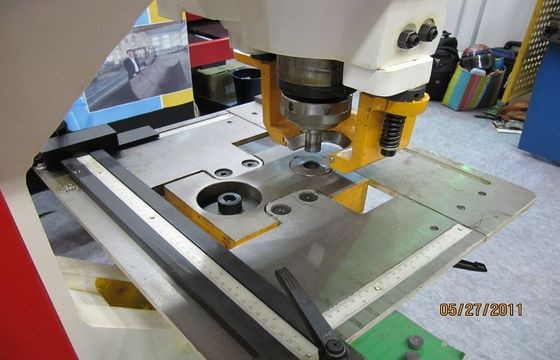

1. DZIAŁANIE
Stacja wykrawania oferuje pełną gamę uniwersalnych stempli i matryc. Unikalny styl pozwala na dziurkowanie i duże dziurkowanie kanałów. Duże okno do odgarniania i odchylana konstrukcja zapewniają łatwą obsługę. Dwuczęściowy stół pomiarowy z linijkami i ogranicznikiem jest oferowany jako wyposażenie standardowe. Szybka zmiana nakrętki i tulei sprzęgającej umożliwia szybką wymianę lub wymianę matrycy podczas użytkowania.

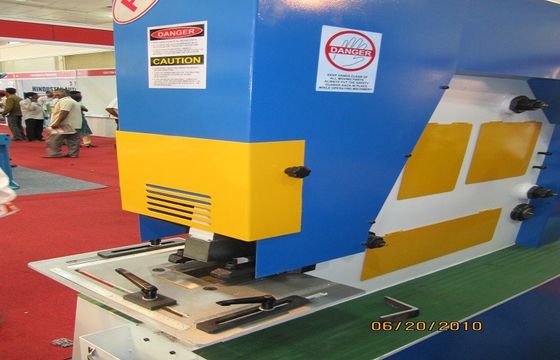

2. SZKŁO PŁASKIE
W stoliku do cięcia płaskowników można łatwo dostosować chwyt do precyzyjnego cięcia i ścinania bez utraty widoczności operatora. Duże, 15-calowe ramię obrotowe jest wyłożone skalą i jest standardem we wszystkich maszynach. Specjalnie wyprofilowane ostrze anty-dystorsyjne zapewnia jakość cięcia, podczas gdy niższe ostrze zapewnia maksymalną wszechstronność z czterema użytecznymi krawędziami. Śruby ustalające pozwalają na łatwe rozrzucanie bez konieczności stosowania wyrównywania. Dołączone duże ramię do kwadratu ułatwia wykonywanie cięć pod skosem. Trzy stopowy elektroniczny miernik z tyłu pozwala na precyzyjną regulację i precyzję wykonania oraz posiada duży przycisk kontaktowy dla maksymalnej wydajności. W pełni chronione wiązki elektryczne zapewniają bezpieczeństwo i niezawodność.

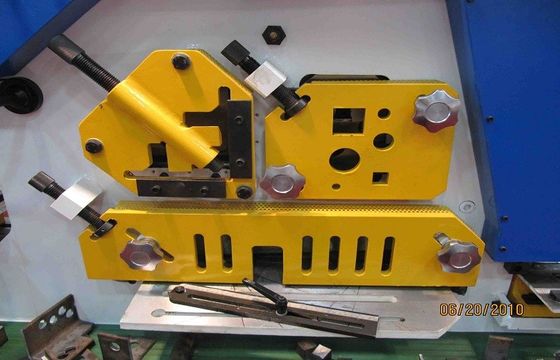

3. USUWANIE KĄTA
Nożyce do cięcia pod kątem zapewniają możliwość cięcia pod kątem pod kątem 45 ° i 90 ° od górnej i dolnej nogi, dzięki czemu można wykonać narożnik obrazu w taki sposób, aby uzyskać idealne spoiny. Zainstalowane osłony stanowią zarówno dużą, jak i silną ochronę podczas użytkowania maszyny.
4. PRĘDKOWANIE BARÓW
Okrągłe i kwadratowe stacje do cięcia poprzecznego mają wiele otworów dla różnych rozmiarów. Regulowane dociskanie zapewnia czysty, kwadratowy krój, a dzięki dużym, wytrzymałym pokrętłom można precyzyjnie trzymać.
Dane techniczne:
Model | Q35Y-25 | |
ciśnienie wykrawania (ton) | 110 | |
maksymalna grubość blach stalowych (mm) | 25 | |
wytrzymałość blach stalowych (N / mm2) | ≤450 | |
kąt ścinania | 8 ° | |
rozmiary ścinania jednego skoku (szer. × wys.) (mm) | 25 × 300 | |
skok suwaka (mm) | 80 | |
liczba uderzeń (czas / min) | 6 | |
głębokość gardła (mm) | 400 | |
grubość wykrawania (mm) | 25 | |
max.diametr wykrawania (mm) | 35 | |
moc silnika głównego (KW) | 7.5 | |
wymiary całkowite (L × W × H) mm | 2355 × 960 × 2090 | |
NW (kg) | 4800 |
Rodzaje profilowanej stali do ścinania:
Model | Q35Y-25 | |
Sekcja | rozmiar (mm) | |
okrągła stal | 60 | |
Pasek kwadratowy | 50 x 50 | |
90 ° ścinania pręta równego kąta | 160 x 160 x 14 | |
45 ° ścinania pręta równego kąta | 60 x 60 x 6 | |
90 ° ścinania pręta T. | 160 x 160 x 14 | |
Wiązam stal | 200x102x9 | |
kanał stalowy | 200 x 75 x 9 |
Osoba kontaktowa: Mr. Li
Tel: 1556784322
Faks: 86-757-8357622
